Армопояс: призначення, конструктивні особливості, облаштування
У конструкції будівель є не тільки фундамент, стіни та дах, але й безліч елементів, часто непомітних оком, але визначальних міцність та стійкість споруди. До таких елементів належать і армовані пояси, відсутність яких суттєво знижує міцність будинку та може призвести до його руйнування. Про те, що таке армопояс, навіщо він необхідний, та як його звести, розказано у цій статті.
Зміст статті:

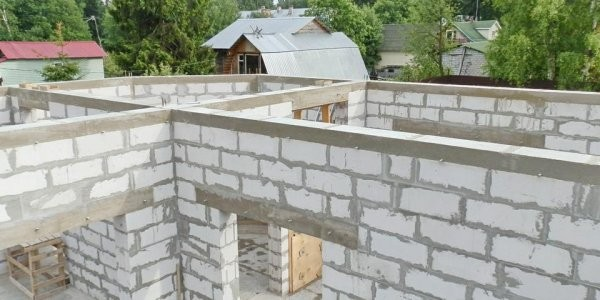

Призначення та функції армопоясу
Армопояс (армований пояс, сейсмопояс) – силовий елемент споруд, виконаний у вигляді залізобетонного монолітного контуру (поясу) під та над несучими стінами. Цей елемент виконує кілька функцій:
- Оптимальний розподіл навантаження від перекриттів, стін верхніх поверхів та покрівлі на розташовані нижче стіни та фундамент;
- Збільшення жорсткості та стійкості всієї конструкції будинку – пояс підвищує стійкість до переміщення ґрунту, вітрових навантажень, сейсмічним навантаженням та іншим негативним факторам;
- В окремих випадках – облаштування дверних та віконних отворів без використання перемичок;
- Армопояс верхнього поверху – жорсткий монтаж кроквяної системи на стіни будівлі.
У малоповерховому будівництві вдаються до спорудження від одного до чотирьох армопоясів з бетону та арматури або зварної сітки, кожен з яких виконує одну або декілька із зазначених функцій. Деякі типи будинків (малоповерхові дерев’яні та цегляні, одноповерхові з дерев’яними перекриттями, будинки на скельній основі) не вимагають спорудження армованих поясів. Проте зведення споруд із газобетонних блоків та деяких інших популярних у наш час матеріалів потребує обов’язкової наявності сейсмопоясів. І саме від якості цього елемента значною мірою залежить стійкість, а значить комфорт та безпека будинку.

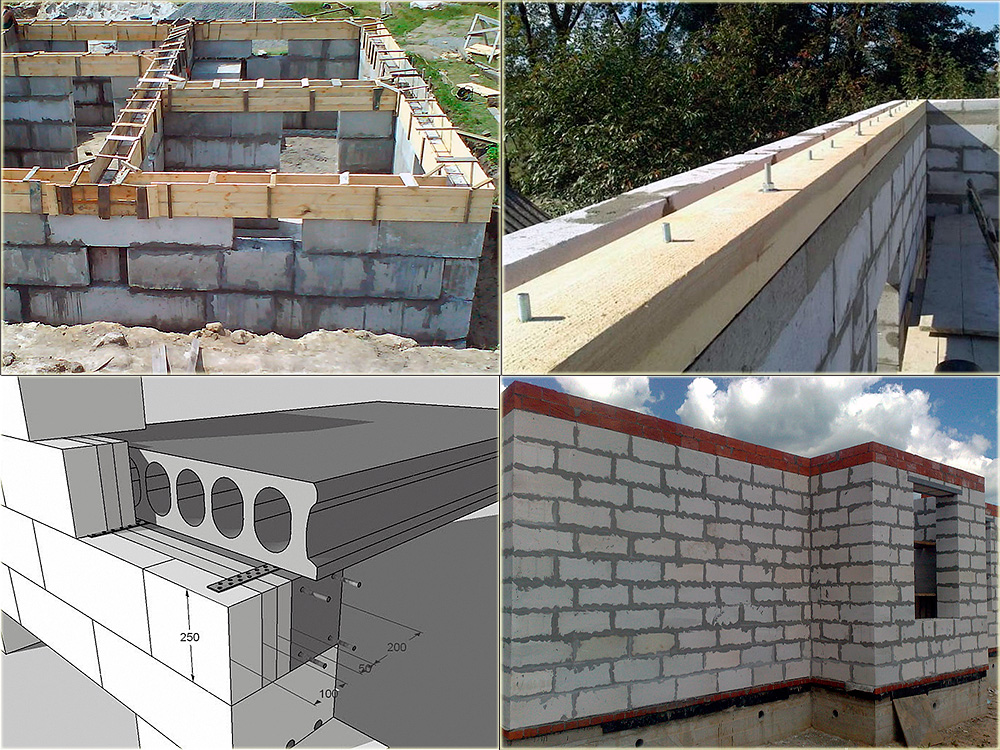

Типи армопоясів
Залежно від розташування та призначення виділяється чотири типи армованих поясів:
- Базовий розвантажувальний пояс (основа) – розташований безпосередньо під фундаментом, сприймає навантаження від усієї споруди;
- Цокольний пояс – розташований над фундаментом, сприймає навантаження від усіх несучих стін;
- Межетажний пояс – розташований між верхньою частиною стіни та міжповерховим перекриттям, сприймає навантаження від плит перекриття та конструкцій розташованого вище поверху;
- Пояс під мауерлат – розташований між верхньою частиною стіни та мауерлатом, сприймає вагу даху (кроквяної системи з покрівлею та плит перекриття).
Кількість поясів, як зазначалося вище, залежить від типу та поверховості будинків. У цегляних і дерев’яних будинках армопояса може зовсім не бути, або використовуватися зміцнення фундаменту (розвантажувальний і цокольний пояси). В одноповерхових газобетонних спорудах облаштовуються розвантажувальний та цокольний пояси, а також армопояс під мауерлат. У двоповерхових спорудах додається міжповерховий сейсмопояс.
Конструкція армопоясу
У загальному випадку пояс є залізобетонною монолітною конструкцією, яка виготовляється шляхом заливання бетону в опалубку або іншу конструкцію, що захищає з заздалегідь встановленим армуючим каркасом. Каркас може виготовлятися з арматури та в’язального дроту або зі зварної сітки різних марок. Армують пояси мають конструктивні відмінності в залежності від свого положення та особливостей будинку.
Базовий розвантажувальний армопояс
Розташовується під фундаментом, для ефективного розподілу навантаження ширина пояса повинна бути на 300 – 400 мм більша за ширину фундаменту, а висота – в межах 400 – 500 мм. Цей елемент розташовується під усіма стінами будинку, що несуть. Армопояс споруджується за традиційною технологією – у підготовлену траншею укладається каркас з арматури діаметром 16 – 20 мм та поперечних перемичок діаметром 8 – 10 мм (можуть бути замінені зварною сіткою із дроту відповідного діаметру з кроком 200 мм). Каркас повинен підніматися над основою, для цього під нього підкладаються цеглини або інші проставки.

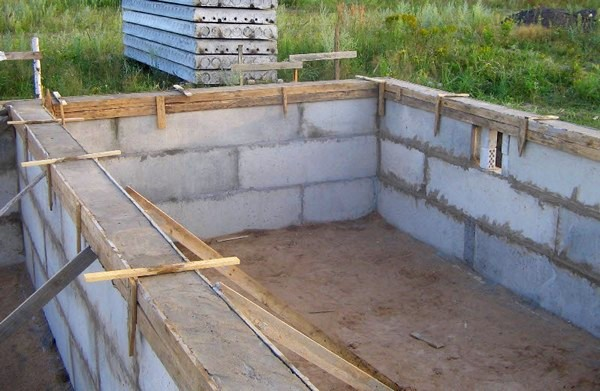

Цокольний армопояс
Розташовується безпосередньо на фундаменті, має ту ж ширину, що і фундамент, і висоті від 20 до 40 см в залежності від товщини стін. Даний елемент виготовляється за опалубною технологією, для каркаса використовуються арматура діаметром 14 – 18 мм з поперечними зв’язками діаметром 6 – 8 мм або зварною сіткою з дроту того ж діаметра з кроком 15 або 20 см.
Міжповерховий армопояс

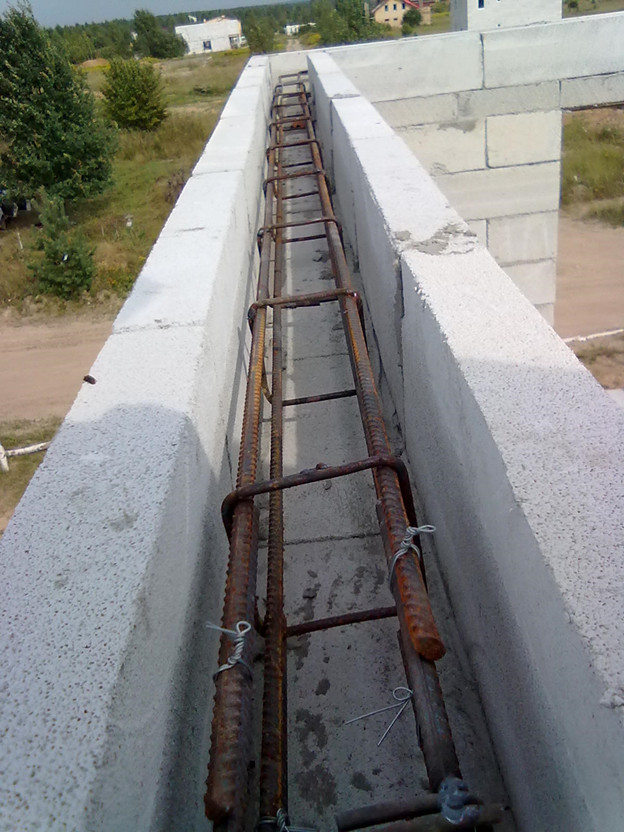

Розташовується безпосередньо на верхній частині стіни, сприймає навантаження від плит перекриття. Виготовляється за опалубною технологією із застосуванням арматури або зварної сітки з дроту 10 – 12 мм. У будинках зі стінами з газобетону замість опалубки можуть використовуватися перегородкові блоки (при стінах шириною не менше 40 см) або U-блоки зі спеціально виконаним жолобом.
Армпопояс під мауерлат
В цілому, його конструкція та характеристики аналогічні міжповерховому поясу, проте в нього по всьому периметру впроваджуються вертикальні анкери для монтажу мауерлату. Анкери можуть зв’язуватися з арматурним каркасом із тієї ж зварної сітки, або встановлюватися окремо на тимчасових проставках.
Армопояс з цегли
Окрему категорію складає армоцегельний пояс, який може використовуватись при зведенні легких господарських будівель. Пояс зводиться з трьох-п’яти рядів цегли, між рядами якого прокладена зварна сітка із дроту діаметром 4 – 5 мм та кроком 3 – 5 см.
Матеріали для армопоясу: бетон, арматура, утеплювач
Для виготовлення сейсмопоясів рекомендується використовувати бетон марок М200 та М250 із цементу марок М400 або М500. Армуючий каркас, як зазначалося вище, можна виготовляти з рифленої арматури або готової сітки зварної, додатково необхідно мати в’язальний дріт і анкери під мауерлат. У ряді випадків має сенс утеплювати пояс за допомогою листових теплоізоляційних матеріалів – пінополістиролу, мінеральної вати та інших.
Технологія виготовлення армопояса не відрізняється від спорудження інших монолітних конструкцій із бетону. Заливку бетону слід проводити в теплу пору року, щоб запобігти швидкому висиханню, пояс на два-три дні накривається плівкою, при високих температурах повітря бетон протягом двох трьох днів потрібно змочувати. Номінальну міцність конструкція набуває приблизно за тиждень. При правильному доборі матеріалів та дотриманні технології спорудження пояс може служити протягом багатьох десятиліть, впевнено виконуючи покладені на нього функції.
