Навіс над мангалом своїми руками: різновиди конструкцій, їх особливості та будівництво
Мангал на дачі необхідно захищати від негоди, щоб продовжити його термін служби та не дати корпусу зі сталевих листів надто швидко заіржавіти. Зробити це можна за допомогою звичайного навісу. Також навіс дозволить готувати шашлики будь-коли, навіть якщо на вулиці йдуть сильні дощі. А якщо конструкція досить велика, то під дах можна поставити також обідній стіл або зберігати поряд з мангалом різне кухонне приладдя.
Зміст статті:
Види покрівлі та матеріали для навісу
Спочатку розберемося, які матеріали можуть знадобитися, щоб створити навісне укриття для зони барбекю. Каркас майбутнього навісу можна побудувати з:
- Металевих профільних або круглих труб, з використанням сталевих квадратів та куточків для його зміцнення.
- Дерев’яних брусів та дощок.
- Кам’яних стовпів, укріплених цементним розчином та каркасом з арматури.
Кожен з каркасів має свої переваги: металевий буде надійнішим і довговічнішим за інших, дерев’яний найпростіше побудувати, а навіс з цегляними стовпами – найбільш красивий і естетичний, він прикрасить собою всю дачну ділянку.
Накрити майбутній навіс можна кількома різновидами покрівлі. Кожна з них має свої унікальні якості:
- Полікарбонат – найбільш популярний матеріал для навісу: він недорого коштує, пропускає багато природного світла та легко згинається без пошкодження поверхні. Остання властивість дозволить створити практичний двосхилий навіс. Оптимальна товщина листа: 6-12 мм.
- Профнастил – ще один бюджетний матеріал, що підходить для двосхилих або односхилих навісів. Він відрізняється невеликою вартістю та легкою вагою: монтаж профільованого листа не забере багато сил та часу. Щоб покриття не довелося швидко змінювати через виникнення іржі, краще вибрати трохи дорожчий оцинкований профнастил товщиною 0,5-0,7 мм.
- Дерев’яні дошки – це ідеально підійде для завершення будівництва простого навісу для мангалу з дерева. Однак дошки мають властивість гнити і швидше псуються від дощу, тому необхідно обробити їх спеціальним захисним покриттям або лаком. Також не можна забувати і про вогнетривку обробку, адже навіс завжди буде в безпосередній близькості до мангалу та вогню.
Коли ви визначилися з потрібними матеріалами, можна розпочинати роботу. Нижче ми даємо докладну інструкцію окремо для кожного виду матеріалів, як побудувати кроки навіс для мангалу своїми руками.
Інструкція, як зробити навіс над мангалом
Перед початком будівництва необхідно підготувати територію: очистити від рослинності, усунути нерівності майданчика і, якщо потрібно, зробити фундамент на всьому просторі під майбутнім навісом. Так як великого навантаження на бетон не буде, для армування можна використовувати дешеву і тонку арматуру рифлену товщиною від 7-8 мм.
Наступний обов’язковий крок – викопати ями для опор, з яких складатиметься каркас. Щоб розрахувати, де саме повинні розташовуватись ями, потрібно намалювати схему навісу для мангалу та виконати виміри. Оптимальна відстань між опорами, що забезпечує міцність та надійність конструкції: 1,5-2,0 метра. Тож для навісу невеликих розмірів (наприклад, 2х2 метри) вистачить по одному стовпу на кожному розі. Так як опори на 80-100 см занурюються під землю, їхня довжина повинна бути близько 3 метрів – щоб забезпечити оптимальну двометрову висоту для навісу.
Далі ми розповімо про нюанси будівництва навісу для мангалу з різних матеріалів: металу, дерева та цегли.
Навіс для мангалу з металу
Для металевого каркаса краще вибрати або круглі труби діаметром 80-100 мм або профільні прямокутні труби розміром 40х80 мм. Вони встановлюються у викопану яму з подушкою з піску, зміцнюються простим арматурним каркасом з кількох поперечних і поздовжніх прутків, а потім заливаються бетоном.
Щоб зварити навіс для мангалу гарної міцності, вертикальні стовпи зміцнюються у верхній частині, з’єднуючись між собою обв’язкою: у вигляді профільних горизонтальних квадратних труб товщиною 30-40 мм. А зверху до цих труб приварюються ферми: кожна ферма складається з двох профільних труб тих самих розмірів, які з’єднуються між собою ребрами жорсткості – відрізками профільної труби меншої товщини (приблизно вдвічі), або короткими сталевими квадратами товщиною 16-20 мм.

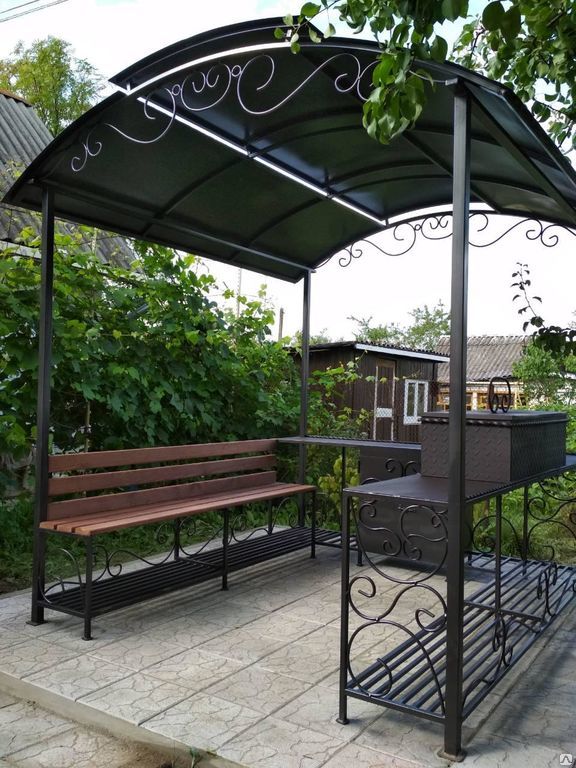

Відстань між фермами не повинна перевищувати 50-60 см. Для односхилих або рівного навісу як ферми підійдуть прямі труби. А для укладання полікарбонату краще взяти вигнуті труби у формі дуги, як на фото навісу для мангалу нижче – щоб вони повторювали форму плавного похилого даху, і лист можна було закріпити по всій поверхні ферм.
Закріплюється покрівля з полікарбонату або профнастилу за допомогою спеціальних прес-гайок, які мають щільну прокладку та виключають протікання навісу у місцях кріплення до каркасу.

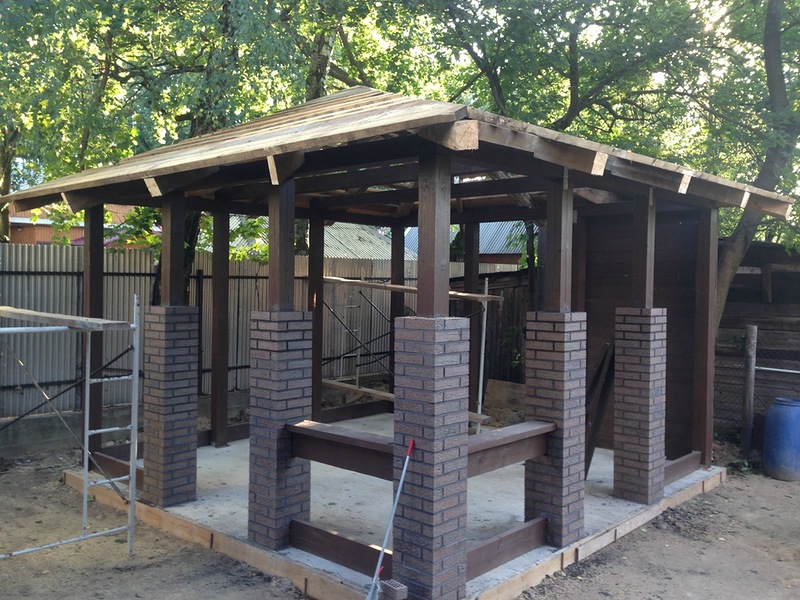

Навіс для мангалу з цегли
Роблячи своїми руками навіс для мангалу із металу, можна прикрасити конструкцію гарними цегляними стовпами. Для цього встановлені металеві стовпи обкладаються цегляною кладкою. Як основа найкраще використовувати труби з квадратним перетином.
Кожен наступний ярус цегли зміщується на півтора цегли убік, щоб забезпечити стійкість та міцність стовпів. Після кожного ряду цегла прокладається цементним скріплюючим розчином.
Можна побудувати цегляні опори без використання вертикальних опор у вигляді труб. Для цього перед укладанням цегли потрібно встановити арматурні каркаси, як для стовпчастого фундаменту – на всю висоту майбутніх стовпів. Кожен каркас повинен складатися з чотирьох вертикальних рифлених прутків класу А-3 завтовшки 10-15 мм та коротких горизонтальних перегородок того ж діаметра (з інтервалом 15-20 см). Далі готовий арматурний каркас обкладається цеглою, після чого начинка готового стовпа заливається бетоном.
Подальше будівництво навісу відбувається за тією ж інструкцією, що у випадку з металевим каркасом.

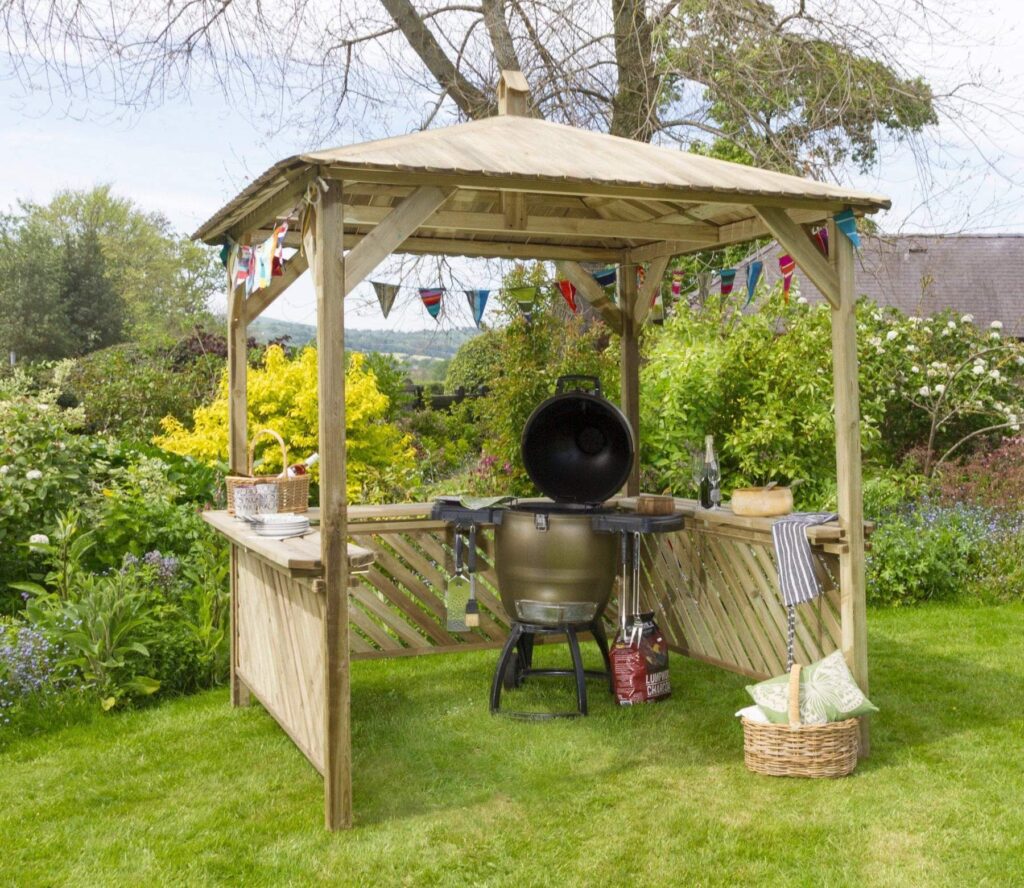

Навіс для мангалу з дерева
Дерев’яний навіс для мангалу на дачі будується швидше та простіше за всіх інших. Але, як уже говорилося раніше, потребує комплексної обробки поверхні: для захисту від води, вогню та диму.
Для вертикальних опор краще взяти дерев’яні бруси розміром 80х80 мм. Процес їх встановлення відбувається за аналогією з металевими стовпами. Верхню обв’язку для зміцнення опор встановити на дерев’яному каркасі легше: бруси меншої товщини (40-50 мм) просто прибиваються цвяхами або прикручуються шурупами.
Далі робиться дах: для дерев’яного каркаса добре підійдуть або звичайні дошки, або профнастил з прекрасним полімерним покриттям. Найпростіше зробити рівний або односхилий навіс: для цього зверху на вертикальні опори з обв’язкою через кожні 50-60 см укладаються дерев’яні бруски (розміром 60-70 мм), і до них кріпиться вибрана покрівля.
Красивіший варіант з чотирисхилим шатровим дахом вимагає складання крокв: із чотирьох з’єднаних в одному кінці брусів (70-80 мм завтовшки), які кріпляться по краях каркаса. Додатково їх можна зміцнити латами. Далі на встановлені крокви монтується дах.

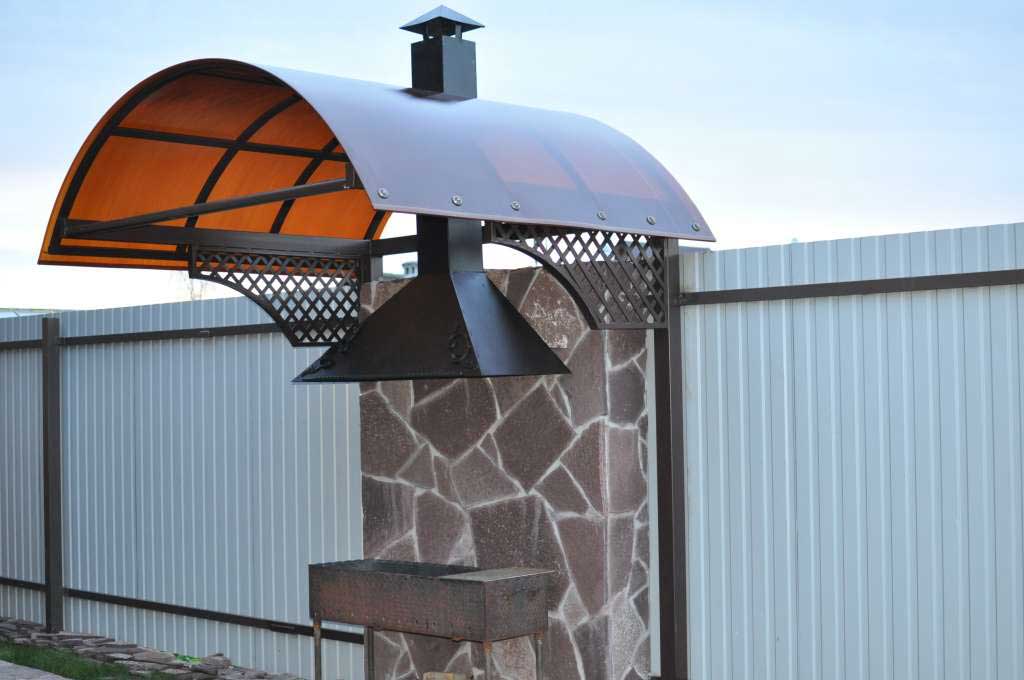

Як зробити навіс для мангалу з витяжкою?
Перед тим, як зробити навіс для мангалу і покласти нагору покрівлю, потрібно передбачити наявність димовідведення. Великі цегляні мангали-печі, як правило, мають власну димову трубу – для неї лише необхідно проробити отвір у даху навісу. А ось для звичайних металевих мангалів потрібно зробити витяжку в самому навісі. Виготовити основну парасольку витяжки можна з тонкого сталевого листа товщиною 2 мм.
Для початку робиться каркас з металевих рівнополочних куточків з розміром полиці 35-40 мм. Вони нарізаються з цільної заготовки і зварюються в два пояси парасольки: нижній широкий, куди втягується дим, і вузький верхній, через який дим йде в трубу. Довжина і ширина нижнього пояса парасольки повинні бути на 5-10 см більші за самий мангал.
Далі обидва пояси з’єднуються між собою: по кутах приварюються такі самі відрізки куточків потрібної довжини. Коли каркас витяжки готовий, він обшивається вирізками з листа: вони закріплюються за допомогою заклепок діаметром близько 8 мм. За тією ж технологією робиться і квадратна труба для виведення диму над витяжкою, яка виводиться назовні з-під навісу.
Прикріпити витяжку можна або до внутрішньої сторони даху навісу (за допомогою підвісів) або приварити на металевих стійках до самого мангалу.
