Як зробити злив з даху у приватному будинку?
Водостічна система входить до основних систем будь-якої будівлі або споруди, в тому числі і приватного будинку. Водосток дозволяє знизити інтенсивність розмиву прилеглої до будинку території та підвищити комфорт. Сьогодні послуги з будівництва водостічних систем пропонує безліч організацій та приватних майстрів, проте ця робота цілком доступна для самостійного виконання. Про те, як зробити злив із даху у приватному будинку, докладно розказано у статті.
Зміст статті:
Загальний пристрій водостічної системи приватного будинку
У загальному випадку злив з даху складається із трьох груп компонентів:

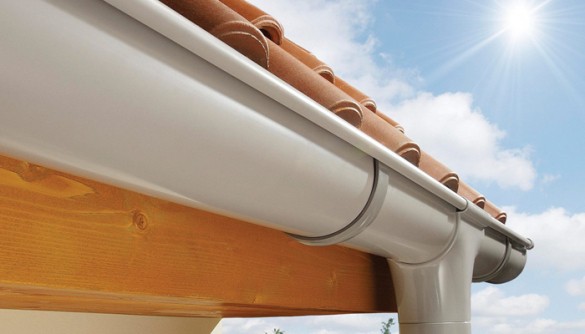

- Жолоб (лоток), що пролягає під карнизом схилу покрівлі.
- Вирви, що здійснюють збирання та відведення води з жолоба.
- Водостічні труби та зливні відводи, що забезпечують відведення води на вимощення будинку, в дренажну систему або зливову каналізацію.
Також до складу системи входять кронштейни або гаки для монтажу ринв, анкери або кронштейни для монтажу труб, з’єднувачі ринв та труб, коліна для труб, кути ринв, трійники та інші компоненти.
Розрахунок водостічної системи та матеріалів
Перед початком робіт слід підібрати оптимальну конфігурацію водостічної системи та розрахувати необхідну кількість комплектуючих. Конфігурація системи залежить від типу покрівлі будинку та кількості схилів. Як правило, під кожним схилом розташовується один жолоб і одна-дві водостічні труби. Розмір ринви, кількість та діаметр водостічних труб залежить від довжини та площі скату покрівлі. Допускається встановлення однієї труби на схил довжиною по карнизу до 10 м, на покрівлі більшої довжини потрібно дві або більше труб. Для розрахунку розмірів труб та жолобів можна скористатися таблицею:
| Діаметр, мм | Діаметр, мм | Максимальна площа ската, м. кв. | Максимальна площа скату, м. кв. |
|---|---|---|---|
| Жолоб | Труба | Для 1 труби | Для двох труб |
| 100 | 75 | До 50 | До 100 |
| 125 | 87 | 50 – 100 | 100 – 200 |
| 150 | 100 | 100 – 200 | 200 – 400 |
| 190 | 111 або 120 | 200 – 320 | 400 – 640 |
Після вибору розмірів компонентів водостоку необхідно розрахувати їхню кількість. У більшості представлених на ринку водостічних систем ринви та труби мають довжину 3 м (рідше – 4 м), кількість цих деталей підбирається залежно від довжини карнизу покрівлі, висоти будівлі та запланованої кількості ринв. Від кількості труб та жолобів також залежить кількість сполучних елементів (муфт), а від їхньої довжини залежить кількість кріпильних елементів. Також жолоби у сучасних водостічних системах мають торцеві заглушки – по одній з кожного боку.
Для монтажу жолобів використовуються кронштейни, які кріпляться або до крокв покрівельної системи, або до лобової дошки з кроком 500 – 600 мм. Монтаж вертикальних труб здійснюється хомутами з анкерами, вони утримують ділянки труби між двома колінами (тобто утримують верхню та нижню частину труби), але не далі 1500 мм один від одного.
Якщо жолоб має вигин, під нього необхідно передбачити відповідні деталі – кути і сполучні деталі. Те саме стосується і вертикальних труб: за нормативами зовнішній край труби повинен розташовуватися не далі 200 мм від стіни, тому для обходу карнизів і перешкод використовуються коліна та короткі з’єднувальні труби. Коліна застосовують і для з’єднання воронки з трубою при значному вильоті карниза. Нижній край ринви закінчується зливним коліном або спеціальним відведенням. Якщо на ділянці є дренажна система або зливова каналізація, необхідно передбачити додаткові елементи – водоприймачі у вимощенні, в які входять вертикальні водостічні труби.

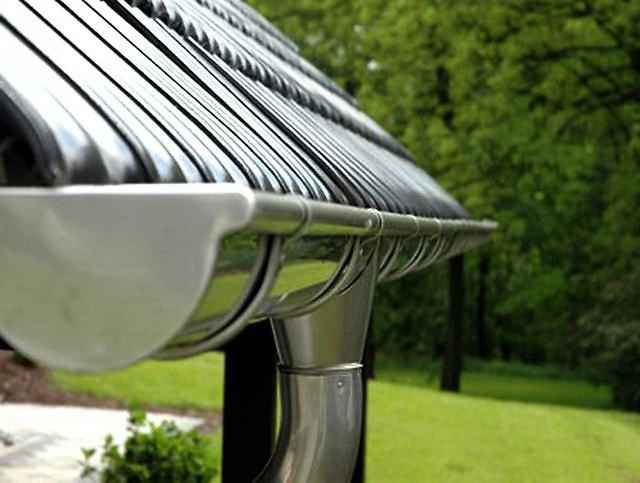

Для з’єднання ринви з ринвою використовуються лійки або спеціальні короткі ринви з виходом (так звані «канадки»). Вирви бувають двох типів: водозбірні круглі, що не передбачають з’єднання з жолобом, і випускні, що монтуються безпосередньо на жолоб. У першому випадку торець ринви розташовується над лійкою, за рахунок чого організується злив води. У другому випадку лійка монтується безпосередньо на жолоб на певній відстані від його торця чи іншому місці (наприклад – у центрі жолоба). В обох випадках у вирві може розташовуватися «павук» – спеціальний елемент, що перешкоджає засміченню труби листям та брудом.
Вибір типу компонентів водостічної системи
Сьогодні на ринку доступні водостічні системи, компоненти яких виготовлені з різних матеріалів – сталі (оцинкованої, з полімерним покриттям), міді, алюмінію, полімерів. Якій системі віддати перевагу – кожен домогосподар вирішує сам, проте безперечним лідером за надійністю є сталеві компоненти. Водостічні системи стали прості в роботі, довговічні, протягом багатьох років зберігають свій зовнішній вигляд і характеристики.
Монтаж водостічної системи
Для монтажу водостічної системи необхідні всі її компоненти, інструкція зі збирання зливу, кріплення (саморізи, дюбеля для хомутів) та інструмент – шуруповерт, ножівка, рулетка, виска. Монтаж починається з верхньої частини системи – з жолобів та лійок. При монтажі необхідно передбачити ухил ринви в межах 2 – 5%, тобто – на 2 – 5 мм за кожен метр ринви. Сам жолоб під карнизом повинен розташовуватися таким чином, щоб навіть при зливі вода надійно потрапляла в жолоб, але сніг, що сходить з даху, не завдав пошкоджень. Для цього зовнішній край жолоба розташовується на 25 – 30 мм нижче за площину (!) покрівлі, а від зрізу покрівлі до зовнішнього краю жолоба має бути близько 2/3 його діаметра.
Після розмітки необхідно закріпити кронштейни на кроквяних ногах або лобовій дошці, відстань між кронштейнами повинна лежати в межах 500 – 600 мм (але не більше 800 мм). Потім можна приступати до складання ринв: вони укладаються на кронштейни, з’єднуються один з одним манжетами, до ринв кріпляться заглушки і вирви або «канадки». При монтажі вирви в жолобі необхідно зробити відповідний по діаметру отвір. Для цього на жолоб накладається вирва, креслиться контур і контур отвору, потім отвір випилюється ножівкою. Зазвичай всі з’єднання окремих частин жолоба та вирви обробляються герметиком для запобігання витоку.
Після монтажу жолобів можна приступати до монтажу ринв, починаючи зверху – з лійки. У найпростішому випадку труба виконується прямою, у верхній частині з’єднується з лійкою, кріпиться до стіни хомутами, у нижній частині завершується зливним коліном – воно розташовується на висоті 250 – 300 мм над рівнем підлоги. Якщо карниз має великий виліт, або на стінах будинку є карнизи та інші нерівності, слід використовувати коліна – по дві штуки на кожен вигин труби. Зазвичай труби та коліна вставляються одна в одну, але при необхідності можна використовувати сполучні елементи та герметики для ущільнення.
Якщо покрівля має складну конфігурацію, необхідно використовувати додаткові елементи: трійники для з’єднання двох труб в одну, кутові деталі жолобів, труби складного профілю та інше.
В цілому, монтаж водостічної системи подібний до збирання конструктора: сучасні системи мають простий пристрій і збираються зі стандартизованих компонентів, які потрібно лише правильно підібрати і з’єднати один з одним відповідно до інструкції. З одним із можливих варіантів складання системи можна ознайомитись на фото:
Експлуатація та обслуговування водостічної системи
При правильному розрахунку та монтажі водостічна система вимагає мінімальної уваги з боку власника будинку. Для продовження терміну служби водостоку необхідно періодично оглядати систему щодо пошкодження кріпильних елементів і деталей, корозії тощо. Якщо навколо будинку є листяні дерева на рівні або вище за жолоби, то систему необхідно періодично очищати від опалого листя та іншого сміття. За дотримання цих нескладних рекомендацій водостічна система надійно служитиме протягом кількох десятків років.
